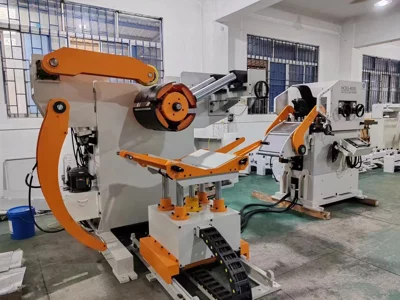

NLF4三合一开卷矫直送料机
选型参数
- 型号 NLF4
- 卷料宽度 70-1300 mm
- 材料厚度范围 0.8-9.0 mm
- 送料速度 22 m/min
- 送料精度 ±0.15 mm
更多型号
-
NLF3-400
-
NLF3-500
-
NLF3-600
-
NLF3-800
-
NLF3-1000
-
NLF3-1300
-
NLF3-1600
描述
NLF4系列3合1开卷校平送料机在精密工程、空间效率和功能创新方面处于前沿。通过九个校平环确保严格的材料精度，电子校平调整系统革新了设置过程，高精度送料则由三菱PLC和日本伺服电机技术驱动，重新定义了效率。其节省空间的设计将开卷、校平和送料功能集成在一起，避免了需要独立机器。可选的装载小车确保了材料的顺畅移动，同时其多功能性（提供可定制的多级送料）使其成为一个多用途解决方案，每组提供999次冲压。NLF4系列将为金属加工带来一个新时代。
产品详情：
● 9个校平辊：
通过使用9个校平辊，提高材料精度。
有助于更彻底、精确的校平过程，从而提高产出质量。
● 电子校平调整：
引入自动校平调整系统，改进了手动轮调整方式。
提高了用户便利性，加快了设置速度，提供了高效的参数调整方式。
● 高精度送料：
采用三菱PLC控制。
引入日本进口伺服电机，确保稳定的高精度送料，精度可达0.15毫米。
● 节省空间的设计：
将开卷、校平和送料功能集成在一个单元中。
避免了单独的校平机和材料架，显著减少了空间需求。
● 方便的装卸：
可选的装载小车确保了材料的安全平稳移动。
具有开卷轴的扩张和收缩结构，便于材料的加载到送料机。
● 多功能性：
根据客户需求提供定制的多级送料。
每组提供999次冲压，增强了冲压过程中的灵活性。
Product Specification
| Item | NLF3-400 | NLF3-500 | NLF3-600 | NLF3-800 |
|---|---|---|---|---|
| 卷材宽度 mm | 70-400 | 70-500 | 70-600 | 70-800 |
| 卷材厚度 mm | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 |
| 最大卷材重量 kg | 5000 | 5000 | 5000 | 7000 |
| 卷材内径（I.D） mm | 508 | 508 | 508 | 508 |
| 卷材外径（O.D） mm | 1400 | 1400 | 1400 | 1400 |
| 最高速度 mm | 16-24 | 16-24 | 16-24 | 16-24 |
| 送料精度 mm | ±0.15 | ±0.15 | ±0.15 | ±0.15 |
| 矫正滚轮 mm | 上4/下3 | 上4/下3 | 上4/下3 | 上4/下3 |
| 送料滚轮 set | 1 | 1 | 1 | 1 |
| 送料线高度 mm | 1200±100 | 1200±100 | 1200±100 | 1200±100 |
| 电源供应 | AC220V 50HZ/AC380V 50HZ | AC220V 50HZ/AC380V 50HZ | AC220V 50HZ/AC380V 50HZ | AC220V 50HZ/AC380V 50HZ |
| 气压 kg/c㎡ | 5 | 5 | 5 | 5 |
| 开卷机扩张方式 | 液压 | 液压 | 液压 | 液压 |
| 伺服电机 kw | AC5.5 | AC5.5 | AC7.5 | AC7.5 |
| 开卷机电机 kw | 2.2 | 2.2 | 2.2 | 3.7 |
| Item | NLF3-1000 | NLF3-1300 | NLF3-1600 |
|---|---|---|---|
| 卷材宽度 mm | 70-1000 | 70-1300 | 70-1600 |
| 卷材厚度 mm | 0.6-6.0 | 0.6-6.0 | 0.6-6.0 |
| 最大卷材重量 kg | 7000 | 10000 | 15000 |
| 卷材内径（I.D） mm | 508 | 508 | 508 |
| 卷材外径（O.D） mm | 1400 | 1400 | 1400 |
| 最高速度 mm | 16-24 | 16-24 | 16-24 |
| 送料精度 mm | ±0.15 | ±0.15 | ±0.15 |
| 矫正滚轮 mm | 上4/下3 | 上4/下3 | 上4/下3 |
| 送料滚轮 set | 1 | 1 | 1 |
| 送料线高度 mm | 1200±100 | 1200±100 | 1200±100 |
| 电源供应 | AC220V 50HZ/AC380V 50HZ | AC220V 50HZ/AC380V 50HZ | AC220V 50HZ/AC380V 50HZ |
| 气压 kg/c㎡ | 5 | 5 | 5 |
| 开卷机扩张方式 | 液压 | 液压 | 液压 |
| 伺服电机 kw | AC11 | AC11 | AC15 |
| 开卷机电机 kw | 3.7 | 7.5 | 11 |
