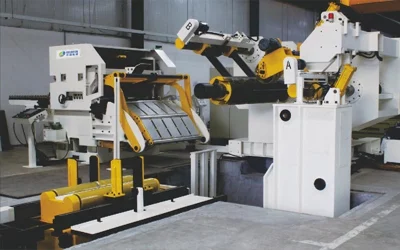

NLF3三合一开卷矫直送料机
选型参数
- 型号 NLF3
- 卷料宽度 70-1600 mm
- 材料厚度范围 0.6-6.0 mm
- 送料速度 16-24 m/min
- 送料精度 ±0.15 mm
更多型号
-
NLF4-600
-
NLF4-800
-
NLF4-1000
-
NLF4-1300
描述
NLF3系列三合一开卷矫直送料机，专为坚固的厚板设计，通过先进的背压滚轮实现卓越的应力消除。凭借高精度送料、节省空间的一体化设计、无缝装卸和可定制的多功能性，它重新定义了金属矫直的高效标准。
产品详情
● 高精度送料
NLF3系列采用三菱PLC，搭配日本进口伺服电机及配套驱动器，实现稳定的高精度送料，精度可达0.15mm。
● 节省空间
集开卷、矫直、送料功能于一体，三合一送料机无需额外配置矫直机及料架，优化空间利用率，减少占地面积。
● 便捷装卸
可选配上料小车，确保材料安全顺畅地移动。小车可将材料稳定传输至开卷主轴的扩张收缩结构，使材料无缝进入矫直机。
● 多功能定制
NLF3系列三合一开卷矫直送料机，专为厚板设计，可根据客户需求进行多段送料定制。每组可实现高达999次冲压，提高金属矫直工艺的灵活性。
Product Specification
| Item | NLF4-600 | NLF4-800 | NLF4-1000 | NLF4-1300 |
|---|---|---|---|---|
| 卷材宽度 mm | 70-600 | 70-800 | 70-1000 | 70-1300 |
| 卷材厚度 mm | 0.8-9.0 | 0.8-9.0 | 0.8-9.0 | 0.8-9.0 |
| 最大卷材重量 kg | 5000 | 5000 | 7000 | 10000 |
| 卷材内径 mm | 508 | 508 | 508 | 508 |
| 卷材外径 mm | 1400 | 1400 | 1400 | 1400 |
| 最大速度 mm | 22 | 22 | 22 | 22 |
| 送料精度 mm | ±0.15 | ±0.15 | ±0.15 | ±0.15 |
| 矫直滚轮 mm | Upper 5/lower 4 | Upper 5/lower 4 | Upper 5/lower 4 | Upper 5/lower 4 |
| 送料滚轮 set | 1 | 1 | 1 | 1 |
| 送料线高度 | 1200±100 | 1200±100 | 1200±100 | 1200±100 |
| 电源供应 | AC220V 50HZ/AC380V 50HZ | AC220V 50HZ/AC380V 50HZ | AC220V 50HZ/AC380V 50HZ | AC220V 50HZ/AC380V 50HZ |
| 空气压力 kg/c㎡ | 5 | 5 | 5 | 5 |
| 开卷机扩张方式 | 液压扩张 | 液压扩张 | 液压扩张 | 液压扩张 |
| 伺服电机 kw | AC22 | AC22 | AC22 | AC22 |
| 开卷机电机 kw | 2.2 | 2.2 | 3.7 | 7.5 |
