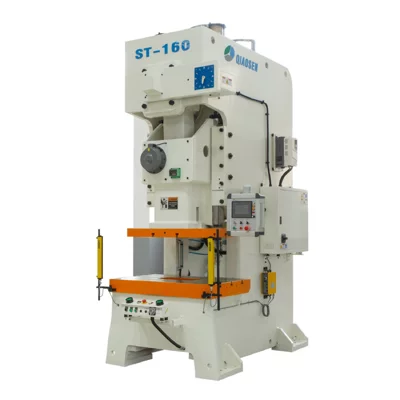

C型单曲轴冲压机
选型参数
- 型号 ST
- 冲压机类型 C型单曲轴气动冲床
- 加压能力 25-400 ton
- 行程长度 30-250 mm
- 冲压速度 20-200 S.P.M.
- 控制系统 Siemens PLC
- 驱动系统 Siemens Motor
更多型号
-
ST-25v
-
ST-25h
-
ST-35v
-
ST-35h
-
ST-45v
-
ST-45h
-
ST-60v
-
ST-60h
描述
ST系列冲压机是乔森冲床精心设计的C型单曲轴冲压机，专为小规模冲压应用而打造，提供高性能输出，符合JIS1级精度标准。具有以下特点：
- 高强度机身结构确保最小变形和高精度。
- 配备OMPI气动干式离合器刹车，确保可靠的性能。
- 滑块采用2角6面导轨设计，提高稳定性和精度。
- 滑块导轨经过“高频淬火”和“导轨研磨处理”，减少磨损，提升精度，延长维护间隔和使用寿命。
- 曲轴由高强度合金42CrMo制成，强度是45钢的1.3倍。
- 铜套采用锡磷青铜ZQSn10-1制造，强度是普通BC6铜的1.5倍。
- 配备高灵敏度的液压过载保护装置，保护冲压机并延长模具使用寿命。
- 可选配气垫（气垫垫片），可根据需求定制。
Product Specification
| Item | ST-25v | ST-25h | ST-35v | ST-35h |
|---|---|---|---|---|
| 冲压能力 Tons | 25 | 25 | 35 | 35 |
| 能力发生点 mm | 3.2 | 1.6 | 3.2 | 1.6 |
| 滑块每分钟行程数 S.P.M | 60-140 | 130-200 | 40-120 | 110-180 |
| 长滑块长度 mm | 60 | 30 | 70 | 40 |
| 最大模具高度 mm | 200 | 215 | 220 | 235 |
| 滑块调节量 mm | 50 | 50 | 55 | 55 |
| 上平台面积 mm | 470×230×50 | 470×230×50 | 520×250×50 | 520×250×50 |
| 下平台面积 mm | 680×300×70 | 680×300×70 | 800×400×70 | 800×400×70 |
| 主电机功率 kW×P | 3.7×4 | 3.7×4 | 3.7×4 | 3.7×4 |
| 空气压力 kg/c㎡ | 6 | 6 | 6 | 6 |
| 机器尺寸（长宽高） mm | 1280×850×2200 | 1280×850×2200 | 1380×900×2400 | 1380×900×2400 |
| 机器重量 tons | 2.1 | 2.1 | 3 | 3 |
| Item | ST-45v | ST-45h | ST-60v | ST-60h |
|---|---|---|---|---|
| 冲压能力 Tons | 45 | 45 | 60 | 60 |
| 能力发生点 mm | 3.2 | 1.6 | 4 | 2 |
| 滑块每分钟行程数 S.P.M | 40-100 | 110-150 | 35-90 | 80-120 |
| 长滑块长度 mm | 80 | 50 | 120 | 60 |
| 最大模具高度 mm | 250 | 265 | 310 | 340 |
| 滑块调节量 mm | 60 | 60 | 75 | 75 |
| 上平台面积 mm | 560×340×60 | 560×340×60 | 700×400×70 | 700×400×70 |
| 下平台面积 mm | 850×440×80 | 850×440×80 | 900×500×80 | 900×500×80 |
| 主电机功率 kW×P | 5.5×4 | 5.5×4 | 5.5×4 | 5.5×4 |
| 空气压力 kg/c㎡ | 6 | 6 | 6 | 6 |
| 机器尺寸（长宽高） mm | 1575×950×2500 | 1575×950×2500 | 1595×1000×2800 | 1595×1000×2800 |
| 机器重量 tons | 3.8 | 3.8 | 5.6 |
