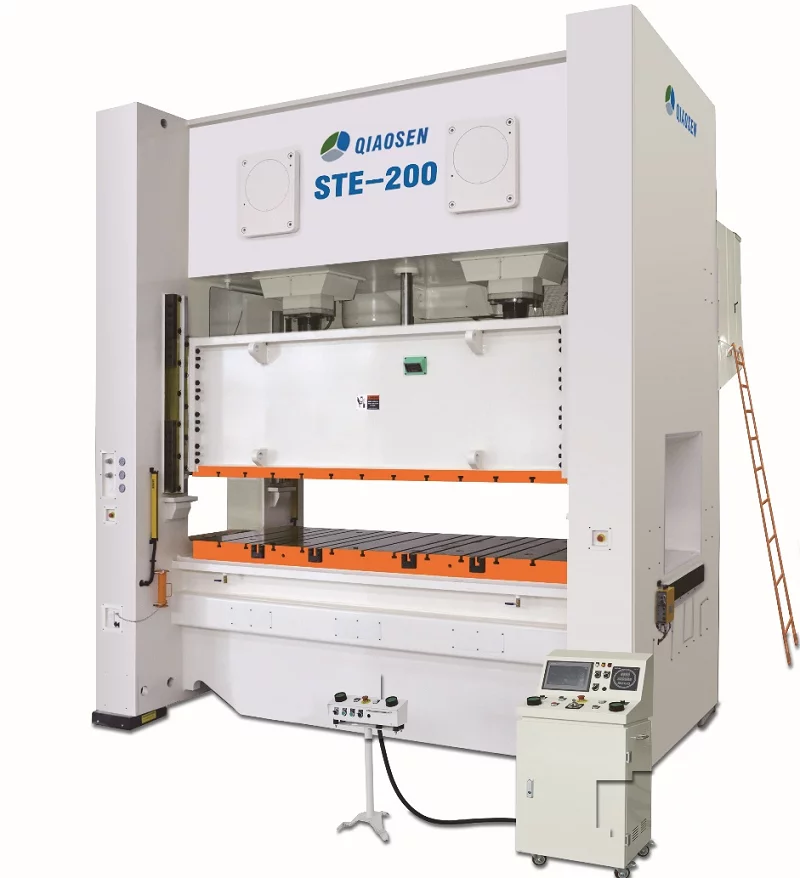

H型双曲柄冲压机STE
选型参数
- 型号 STE
- 冲压机类型 H型双曲柄气动冲压机
- 加压能力 80-800 ton
- 行程长度 100-300 mm
- 冲压速度 15-120 S.P.M.
- 控制系统 Siemens PLC
- 驱动系统 Siemens Motor
更多型号
-
STE-80s
-
STE-80h
-
STE-110s
-
STE-110h
-
STE-160s
-
STE-160h
-
STE-200s
-
STE-200h
-
STE-250s
-
STE-250h
-
STE-300s
-
STE-300h
-
STE-400s
-
STE-400h
-
STE-500s
-
STE-500h
-
STE-600s
-
STE-600h
-
STE-800s
-
STE-800h
描述
优点和特点
高强度机身结构
- 冲压机滑块采用四角八面导轨，具有较强的抗偏载能力，能够长期保持精度。冲压机的效率和精度在很大程度上取决于滑块的性能。
- 四角八面导轨设计提高了冲压机滑块的稳定性和精度。与其他导轨类型（如圆柱导轨）相比，四角八面导轨具有更强的抗偏载能力。这样，滑块可以承受外部压力而不会倾斜或错位，确保稳定和准确的工作性能。同时，四角八面导轨能够长期保持精度，即使经过长时间使用，滑块依然能够维持其精度。在汽车制造、航空航天等精度要求极高的行业中，长期稳定的精度至关重要。
薄油润滑系统
- 采用强制薄油润滑系统来确保导轨的润滑。通过增加油量（约20%）可以提高冲压次数，并且无需定期加油，机床的润滑油可以循环使用。
安全性
- 首先，液压过载保护装置是冲压机的重要组成部分。该装置可以监控冲压过程中的压力，如果压力超过预定的限值，液压过载保护装置会自动限制压力，从而避免机器损坏或操作员受伤。此装置提供了一种安全保障，确保冲压机在安全的工作参数范围内运行。
- 其次，紧急停止按钮被放置在易于操作员触及的地方。在出现紧急情况或任何不可预见的情况下，按下紧急按钮可以立即停止冲压机的工作。这样，操作员能够快速停止机器，减少事故或伤害的风险。紧急按钮的放置和清晰的可见性能够确保快速响应潜在的安全隐患。
- 最后，光幕是冲压机配置中的另一种安全功能。光幕由一组红外传感器组成，形成一条保护屏障，围绕冲压机的工作区域。当光幕被物体或人体部分遮挡时，它会发送信号以停止机器，从而防止发生伤害。光幕提供了一种非接触式的安全解决方案，在保证操作员安全的同时，还能确保机器持续运行。
配件
| 序号 | 零件名称 | 制造商/品牌 |
| 1 | 主电机 | 西门子 |
| 2 | 滑块调节电机 | 三门/Teco |
| 3 | PLC | 日本欧姆龙/西门子 |
| 4 | AC接触器 | 法国施耐德 |
| 5 | 中间继电器 | 法国施耐德 |
| 6 | 湿式离合器刹车 | 杨跃/杰凯/意大利OMPI/自制 |
| 7 | 双电磁阀 | TOYOOKI/美国ROSS |
| 8 | 热继电器、辅助连接器 | 法国施耐德 |
| 9 | 控制按钮 | 日本IDEC |
| 10 | 双件空气过滤压力调节阀 | Air TAC |
| 11 | 润滑器 | Air TAC |
| 12 | 压力调节阀 | Air TAC |
| 13 | 液压过载泵 | Yuken/日本昭和 |
| 14 | 双手按钮 | 日本富士 |
| 15 | 电动薄油循环润滑装置 | Bijur/留边 |
| 16 | 电动润滑油泵 | Bijur |
| 17 | 主轴承 | NSK/NTN/Timken/TWB/Hawalow |
| 18 | 防震脚 | 恒润 |
| 19 | 空气开关 | 法国施耐德 |
| 20 | 变频器 | Sinee/Inovance |
| 21 | 光电保护装置 | Sick/Lane |
| 22 | 触摸屏 | MCGS/Flexem |
| 23 | 密封件 | 日本NOK/台湾SOG |
| 24 | 预设计数器 | 日本欧姆龙 |
| 25 | 多级开关 | 西门子 |
| 26 | 喷气装置 | Air TAC/日本SMC |
| 27 | 模具照明 | Puju LED |
| 28 | 错料检测接口预留 | 通过PLC接线 |
Product Specification
| Item | STE-80s | STE-80h | STE-110s | STE-110h |
|---|---|---|---|---|
| 冲压能力 Tons | 80 | 80 | 110 | 110 |
| 能力发生点 mm | 4 | 2 | 6 | 3 |
| 滑块每分钟行程 S.P.M | 45-90 | 80-120 | 40-70 | 60-90 |
| 滑块长度 mm | 150 | 100 | 180 | 120 |
| 最大模具高度 mm | 380 | 330 | 420 | 370 |
| 滑块调节量 mm | 80 | 80 | 80 | 80 |
| 上平台面积 mm | 1200×520 | 1200×520 | 1400×580 | 1400×580 |
| 下平台面积 mm | 1400×620 | 1400×620 | 1600×700 | 1600×700 |
| 主电机功率 kW×P | 7.5×4 | 7.5×4 | 11×4 | 11×4 |
| 气压 kg/c㎡ | 6 | 6 | 6 | 6 |
| Item | STE-160s | STE-160h | STE-200s | STE-200h |
|---|---|---|---|---|
| 冲压能力 Tons | 160 | 160 | 200 | 200 |
| 能力发生点 mm | 6 | 3 | 6 | 3 |
| 滑块每分钟行程 S.P.M | 30-55 | 40-85 | 20-50 | 35-70 |
| 滑块长度 mm | 180 | 130 | 250 | 150 |
| 最大模具高度 mm | 450 | 400 | 500 | 450 |
| 滑块调节量 mm | 100 | 100 | 120 | 120 |
| 上平台面积 mm | 1600×650 | 1600×650 | 1850×750 | 1850×750 |
| 下平台面积 mm | 1800×760 | 1800×760 | 2200×940 | 2200×940 |
| 主电机功率 kW×P | 15×4 | 15×4 | 18.5×4 | 18.5×4 |
| 气压 kg/c㎡ | 6 | 6 | 6 | 6 |
| Item | STE-250s | STE-250h | STE-300s | STE-300h |
|---|---|---|---|---|
| 冲压能力 Tons | 250 | 250 | 300 | 300 |
| 能力发生点 mm | 7 | 3 | 7 | 3 |
| 滑块每分钟行程 S.P.M | 20-40 | 30-60 | 20-40 | 30-60 |
| 滑块长度 mm | 280 | 180 | 300 | 180 |
| 最大模具高度 mm | 550 | 450 | 550 | 450 |
| 滑块调节量 mm | 120 | 120 | 120 | 120 |
| 上平台面积 mm | 2100×900 | 2100×900 | 2100×900 | 2100×900 |
| 下平台面积 mm | 2500×1000 | 2500×1000 | 2500×1000 | 2500×1000 |
| 主电机功率 kW×P | 22×4 | 22×4 | 30×4 | 30×4 |
| 气压 kg/c㎡ | 6 | 6 | 6 | 6 |
| Item | STE-400s | STE-400h | STE-500s | STE-500h |
|---|---|---|---|---|
| 冲压能力 Tons | 400 | 400 | 500 | 500 |
| 能力发生点 mm | 7 | 3 | 8 | 5 |
| 滑块每分钟行程 S.P.M | 20-40 | 30-60 | 20-40 | 25-50 |
| 滑块长度 mm | 300 | 180 | 300 | 180 |
| 最大模具高度 mm | 550 | 450 | 600 | 500 |
| 滑块调节量 mm | 120 | 120 | 150 | 150 |
| 上平台面积 mm | 2200×900 | 2200×900 | 2500×1000 | 2500×1000 |
| 下平台面积 mm | 2500×1000 | 2500×1000 | 2800×1100 | 2800×1100 |
| 主电机功率 kW×P | 37×4 | 37×4 | 45×4 | 45×4 |
| 气压 kg/c㎡ | 6 | 6 | 6 | 6 |
| Item | STE-600s | STE-600h | STE-800s | STE-800h |
|---|---|---|---|---|
| 冲压能力 Tons | 600 | 600 | 800 | 800 |
| 能力发生点 mm | 10 | 5 | 12 | 6 |
| 滑块每分钟行程 S.P.M | 20-30 | 25-45 | 15-30 | 20-35 |
| 滑块长度 mm | 300 | 180 | 300 | 180 |
| 最大模具高度 mm | 600 | 500 | 800 | 700 |
| 滑块调节量 mm | 150 | 150 | 200 | 200 |
| 上平台面积 mm | 2800×1200 | 2800×1200 | 3400×1400 | 3400×1400 |
| 下平台面积 mm | 3000×1200 | 3000×1200 | 3600×1400 | 3600×1400 |
| 主电机功率 kW×P | 55×4 | 55×4 | 75×4 | 75×4 |
| 气压 kg/c㎡ | 6 | 6 | 6 | 6 |
